AFC3000 Fixed Electric Nutrunner

체결 프로세스의 혁신이 여기에 있습니다. 조립공정의 미래를 위해 만들어진 너트런너 시스템입니다.

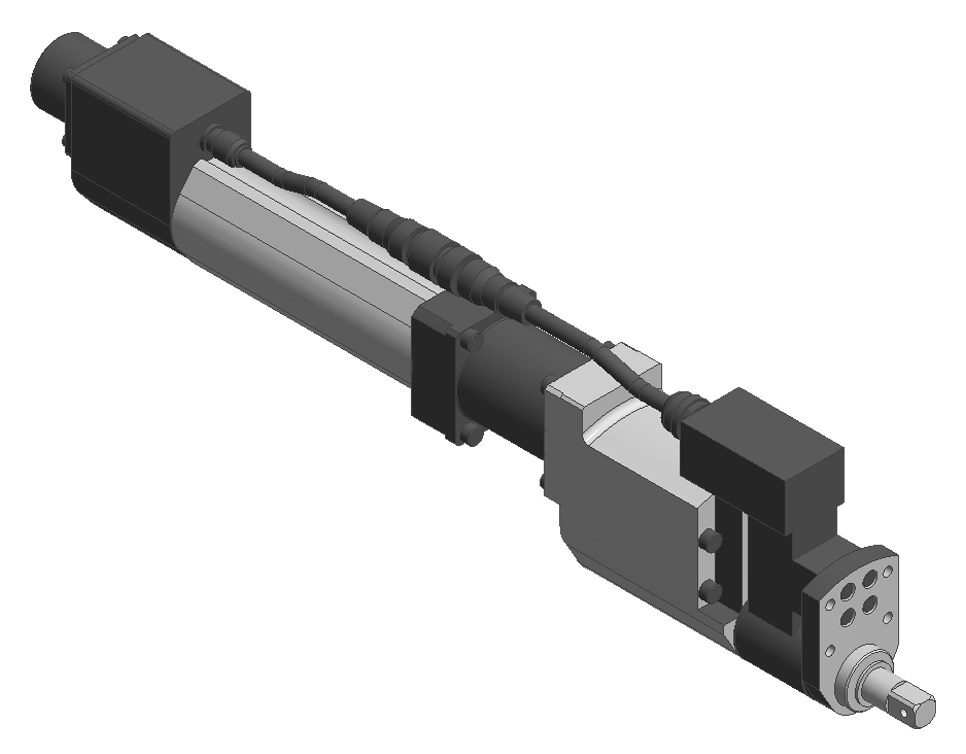

Offset Type (CFT)
CFT
Product features

Offset tool 은 표준 Straight tool 만으로 배치하지 못하는 Application에서 사용합니다.

Productivity
  • 최대 3000rpm의 고속 단일 케이블 Nutrunner Tool 로 Robot 또는 유연 Application 의 Cycle time 단축
  • 내부적으로 제어되는 Spindle Sequence 는 복잡한 Sequence 및 Reject, Retry 에 대한 구성을 좀더 간략하게 설정하게 만들어 줍니다.
Flexibility
  • 단일 장치에 내장 된 Multi-function 기능으로 Master 또는 Slave 로의 장치 구성이 가능합니다.
  • AFC3000 소프트웨어로 너트런너 설정 및 모니터링 가능하므로 비용이 절감됩니다.
  • 최대 32 개의 선택 가능한 Sequences/Parameters
  • I / O 연결 및 Data Messaging 에 사용 가능한 필드 버스 인터페이스 (Ethernet I/P, Devicenet, Profibus, CC Link, etc.)
Accuracy
  • Permanent Magnet Motor 와 Resolver 는 토크와 각도를 모두 정확하게 제어합니다.
  • 선택적 오버 슈트 댐퍼 (Pat. Pend.)는 고속 애플리케이션에서 오버 슈트를 줄입니다.
  • 지능형 도구 ID는 Tool의 안정성과 정확성을 보장합니다.

Tool Specifications

Tool Model Max Torque
(N.m)
Max Speed
(rpm)
Weight
(kg)
Square Drive
(mm)
Total Length
(mm)
Controller
Model
CFT-201RS1-O 20.0 1,221 2.0 9.5 362 MFC-S024
CFT-401RS1-O 40.0 712 2.4 9.5 368 MFC-S024
CFT-801RS3-O 80.0 1,015 6.0 12.7 458 MFC-S060
CFT-132RS3-O1 130.0 574 7.5 15.9 484 MFC-S060
CFT-202RS3-O 200.0 387 9.0 15.9 514 MFC-S060
CFT-302RS3-O 300.0 260 13.0 19.0 583 MFC-S060

Cable / Connector

Cable / Connector Standard Length (m) Model Remark
Standard Tool Cable (CFT) 5 / 10 / 15 C30-FT1-M* * : Cable Length
Extension Tool Cable (CFT) 5 / 10 / 15 C30-FT1-*-E * : Cable Length
Drive Power Cable (8A/24A/60A) 2 C15-D1-M2 including Standard Unit
Drive Power Cable (120A) 2 C15-D2-M2 including Standard Unit
Control Power Connector - MC1.5/3-STF-3.81 DC24V Power Connector
Control Power Cable 2 C30-DC1-M2 DC24V Power Cable
Axis Communication Connector - C30-AL2
